Opis

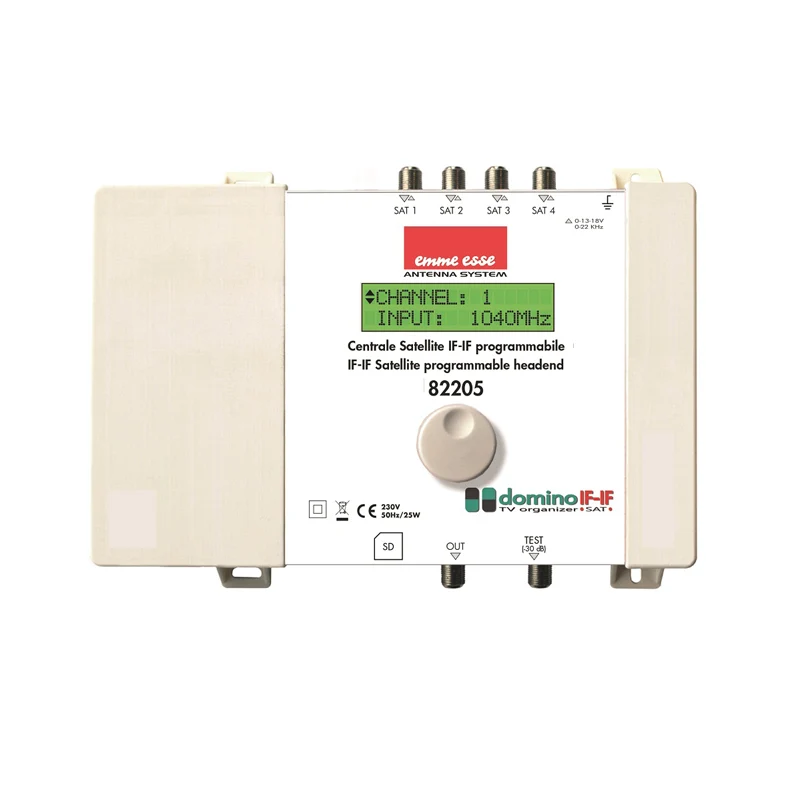

Programovatelný anténní satelitní zesilovač Emme Esse Domino SAT 82205 je určený pro přímé rozvedení TV elektrických signálů pomocí koaxiálních rozvodů STA nebo pro přípravu – ekvalizaci a optimalizaci kmitočtového spektra pro následnou optickou stanici pro rozvod signálů pomocí optických kabelů. Zesilovač disponuje čtyřmi vstupy v pásmech 290 až 2340MHz, do kterých můžete připojit signály ze satelitních konvertorů LNB (qatro, quad nebo širokopásmových). Je umožněn režim automatického ladění, kdy všechny příchozí transpondéry jsou kopírovány ze vstupu 1 na výstup, nebo je možné vybrat jednotlivé transpondéry z připojených LNB a kmitočtově je konvertovat se všemi parametry do jednoho výstupního pásma, které je možné sloučit s kanály pozemní televize. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného sat.transpondéru, to znamená, že při nastavování nepotřebujete měřicí přístroj.

Výstup programovatelného zesilovače Emme Esse Domino SAT 82205 je možné sloučit s výstupem zesilovače pozemních programů např. Emme Esse Domino 82201 slučovačem Emme Esse 80267E. Příklady použití jsou vidět v letáku, který je možné stáhnout z webu TIPA spol. s r.o.

Parametry produktu :

– jednoduchá, intuitivní konfigurace
– 4 vstupy : 4 x SAT
– 1 výstup hlavní, 1 výstup testovací -30dB
– dokáže zpracovat a přenést 32 satelitních transpondérů
– spolupráce s LNB běžných typů qatro, quad nebo širokopásmových
– kmitočtová konverze satelitních transpondérů
– regulace AGC v reálném čase (do 20 sec) v jednotlivých transpondérech
– vyjímečně ostré filtry
– zobrazuje úroveň vstupních i výstupních signálů na jednotlivých transpondérech – není třeba měřicí přístroj
– možnost korekce útlumu koaxiálního kabelu v závislosti na kmitočtu náklonovým členem
– uložení konfigurace na paměťovou SD kartu a načtení jiným modulem
– možná výměna zdroje bez demontáže modulu
– uzamčení nastavení modulu heslem

Technické parametry :

– vstupy: 4 x SAT
– výstupy: 1 hlavní + 1 testovací -30dB
– frekvenční rozsah SAT vstupů: 290 MHz až 2340 MHz
– frekvenční rozsah SAT výstupu: 290 MHz až 2340 MHz
– rozmezí vstupních úrovní SAT: 40 až 95dBµV
– max. výstupní úroveň sat.signálu pro 1 transpondér: 112dBµV
– max. výstupní úroveň sat. signálu (35dB/IM3): 132dBµV
– max. zesílení SAT: >40dB
– regulace zesílení: automatická kanálová AGC
– regulace společná na výstupu: 20dB
– korekce náklonu: 0 až -15dB
– plochost výstupní charakteristiky úrovně SAT <1dB
– útlum odrazu signálu: 10 dB
– selektivita: 35dB/1MHz,
– ochrana proti statickému výboji (ESD): ano, všechny vstupy
– pracovní teplota: -5°C až +50°C
– napájecí napětí: 100 až 240V/AC
– příkon: 25W
– rozměry: 165mm x 217mm x 59mm
– hmotnost: 0,80kg

Obsah balení :

– Emme Esse Domino SAT 82205
– napájecí zdroj
– manuál

Výrobce : Emme Esse
