Opis

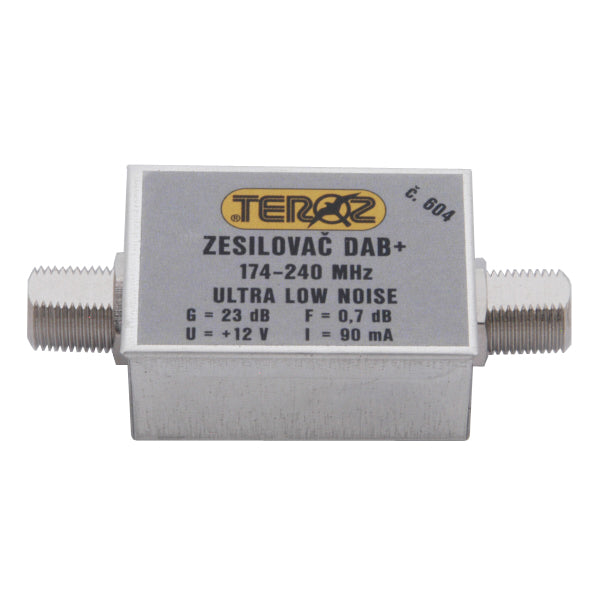

Zesilovač Teroz 604X pro VHF (DAB) pásmo 174 až 240 MHz je osazený miniaturním mikrovlnným zesilovačem s technologií E – PHEMT (ultra low noise). Na vstupu a výstupu zesilovače jsou obvody, které potlačují nežádoucí signály mimo provozní pásmo a přizpůsobují impedanci na 75? nesymetrických. Praktické testy ukázaly, že zesilovač je schopen zpracovat signál z antény s úrovní kolem 30dBµV, což je na hranici šumového prahu a tím se hodí i pro dálkový příjem. Velkým přínosem je pak tento zesilovač v místech, kde je velmi slabý užitečný signál v těsné blízkosti silného rušivého signálu, kdy je nutné signál z antény nejprve zesílit a teprve potom je možné rušení odladit. Velká vybuditelnost tohoto zesilovače umožňuje právě takovéto použití bez nebezpečí přebuzení silným signálem a degradace užitečného signálu. V tomto případě se doporučuje umístit zesilovač co nejblíže k anténě, protože každý dB útlumu koaxiálního kabelu se přičítá k šumu zesilovače. Zesilovač může významným způsobem snížit šumové číslo celého zesilovacího řetězce v tomto kmitočtovém pásmu.
Zesilovač je však vhodný i jako výkonový prvek pro rozsáhlejší rozvody signálu, protože je schopen dodat nezkreslený signál s výstupní úrovní přesahující 120 dBµV!!! Což je srovnatelné s hodnotami výkonových zesilovačů pro STA a TKR, ovšem za nesrovnatelně nižší cenu.

Technické parametry:

– zisk G: 23 dB
– šum F: 0,7 až 0,8dB
– přenášené pásmo: 174 až 240MHz
– max. výstupní úroveň: >120 dBµV
– vstupní a výstupní impedánce: 75 ?
– napájení do výstupního konektoru: 12V/90mA
– vstupní a výstupní konektor: F female
– rozměry krabičky: 24 x 36 x 18 mm
– hmotnost: 40g
– montáž v prostředí: vnitřním
