Opis

Časový spínač s dvěma časovými kanály. Oba časy lze vzájemně různě kombinovat, u obou časů lze nastavit sekundy, minuty, hodiny, i toto lze vzájemně kombinovat (například čas sepnutí může běžet v hodinách a čas vypnutí třeba v sekundách.

Specifikace:
časový rozsah: 0–999sec, 0–999min, 0–999hod, nastavení každého kanálu individuálně
napájení: 12V DC
provozních režimů: 4

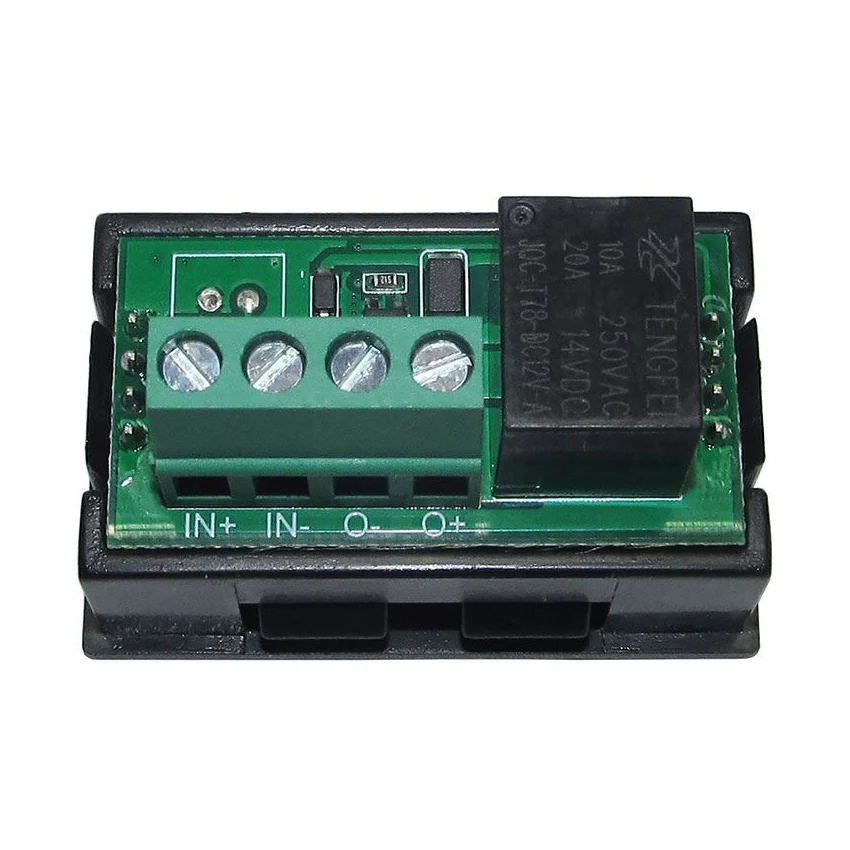

kontakt relé230VAC/10A nebo 12VDC/20A
rozměry 48×29mm
hlobuka: 33mm
montážní otvor: 45,4×26mm
odběr v klidovém režimu: 15mA
odběr při sepnutém relé: 60mA

Provozní režimy:
P0 0 časovač zapnutí běžív sekundách
P0 1 časovač zapnutí běží v minutách
P0 2 časovač zapnutí běží v hodinách
P1 0 časovač vypnutí běží v sekundách
P1 1 časovač vypnutí běží v minutách
P1 2 časovač vypnutí běží v hodinách
P2 on / off nastavení cyklického opakování
P3 0 nastavování povoleno, 1 nastavení zamknuto

Nastavení časů:

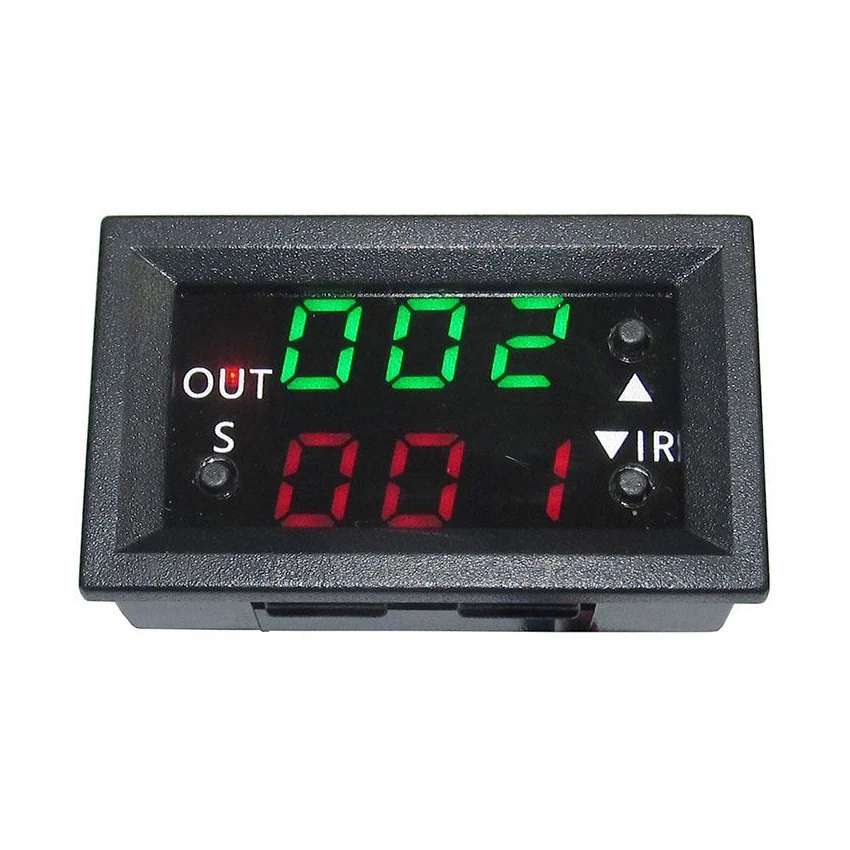

Vstup do nastavení času – dvojklik na tlačítko S
005 000 na pět sekund sepne apak natrvalo vypne
000 005 za pět sekund sepne natrvalo
005 005 pět sekund sepnuto, pět sekund vypnuto, trvalé opakování / P2 nastaveno on
005 005 pět sekund vypnuto, pět sekund zapnuto, trvalé opakování / P2 nastaveno off

Modul nemá samostatné tlačítko Start. Časování startuje připojením vstupního napětí.

Reset běžícího cyklu a opětovné spuštění od začátku Přidržet tlačítko 3 (rolovánídolů) na 3 sekundy

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
