Opis

Termostat s jedním okruhem a dvojitým displejem. Levý displej ukazuje reálnou teplotu, pravý displej nastavenou teplotu.

Technické parametry:

– pracovní napětí: 230 V AC
– výstup: v aktivním stavu 230 V AC, přes spínací kontakt relé 250VAC/5A
– rozsah měření teploty: –50 – 120 °C
– rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu –10°-100°C
– četnost měření: 2× / sec
– měřicí čidlo: 1× NTC (10kohm 0.5%), vodotěsné

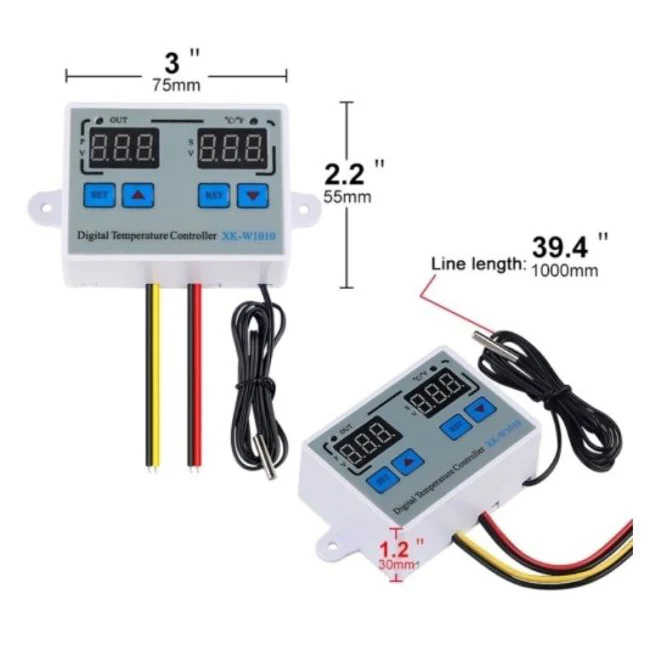

– rozměry: 75 × 55 × 30 mm

Návod k použití:

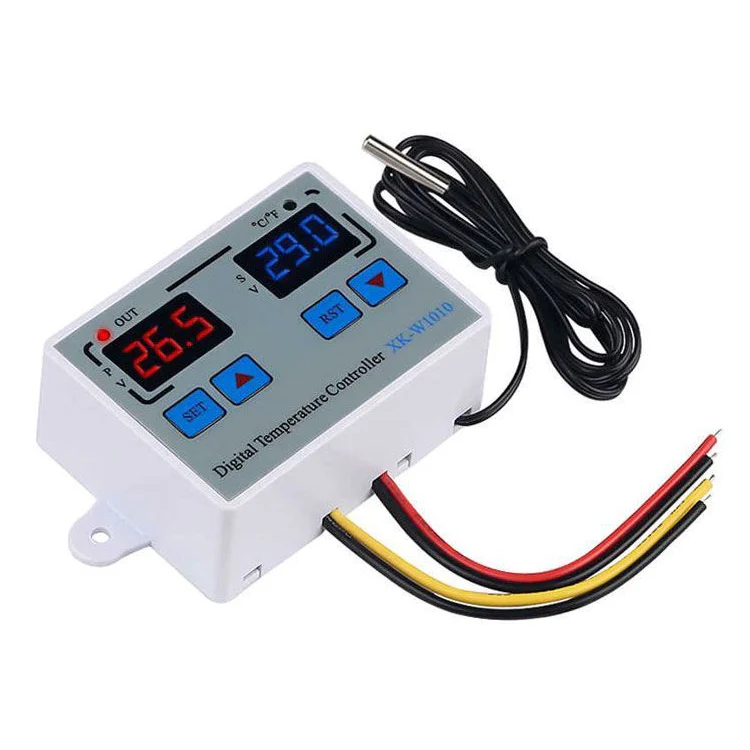

– normální režim: Červený LED displej vlevo ukazuje teplotu v reálném čase, modrý LED panel vpravo ukazuje nastavenou teplotu.
– režim nastavení: Červený LED displej vlevo zobrazuje režim nastavení, modrý LED displej vpravo zobrazuje obsah nastavení.

Jak nastavit počáteční nebo koncovou teplotu: stiskněte tlačítko „SET“ jednou a obrazovka bliká. Stisknutím tlačítek „nahoru“ a „dolů“ nastavte teplotu.

Poznámka:
– výstupní relé má na spínací kontakt přivedeno napětí 230V, takže je na jeho výstupu v aktivním stavu rovněž 230V.

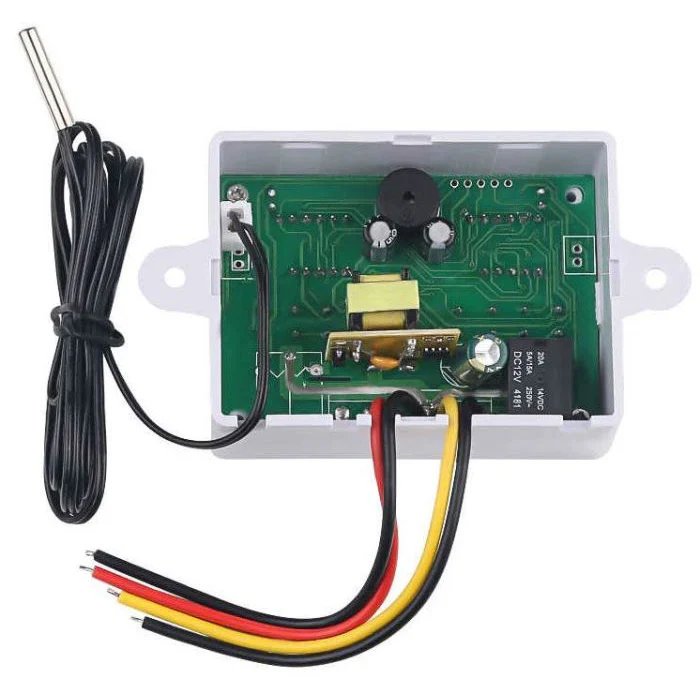

– spojeny jsou vodiče čevený a žlutý, přes relé se spojují černé vodiče.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
