Opis

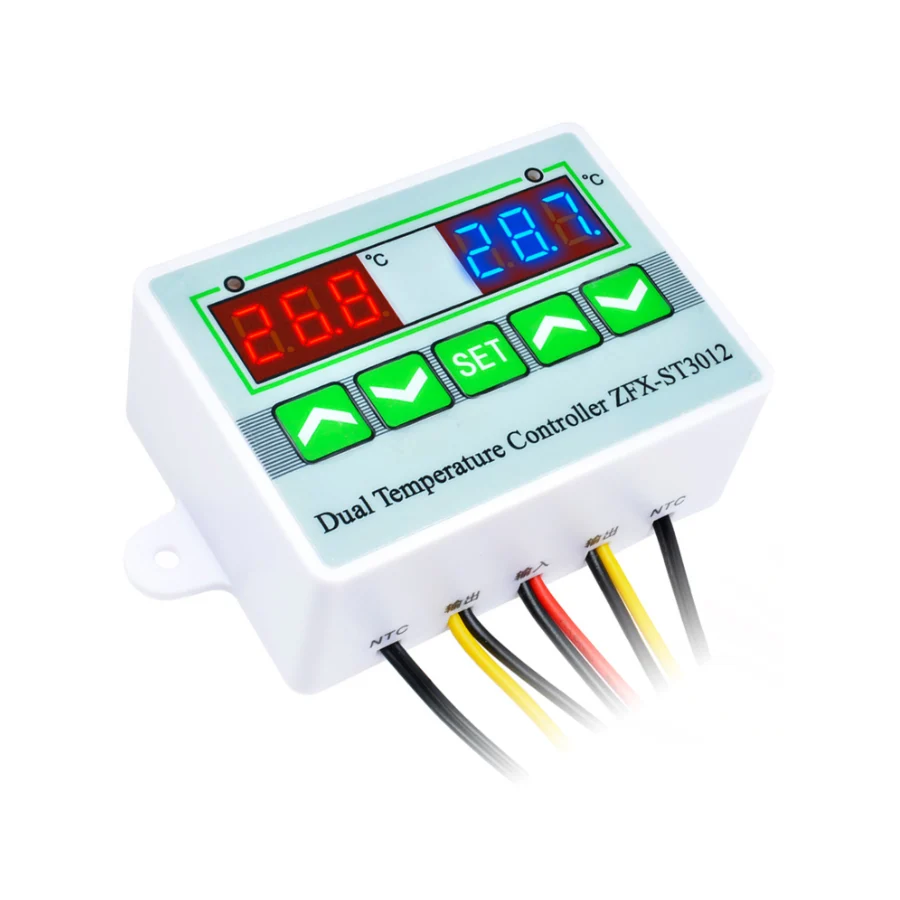

Digitální termostat se dvěma nezávislými spínacími i měřícími okruhy doplněný o zvukový alarm překročení mezních hodnot.

Technické parametry:

– Pracovní napětí: 110 až 220V AC
– Výstupy: 2
– Relé: bezpotenciální kontakt 250VAC/5A pouze odporová zátěž
– Ovládaný teplotní rozsah: –50°C až 110°C
– Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu –10°C až 100°C
– Četnost měření: 2×/sec
– Barva displeje: červená

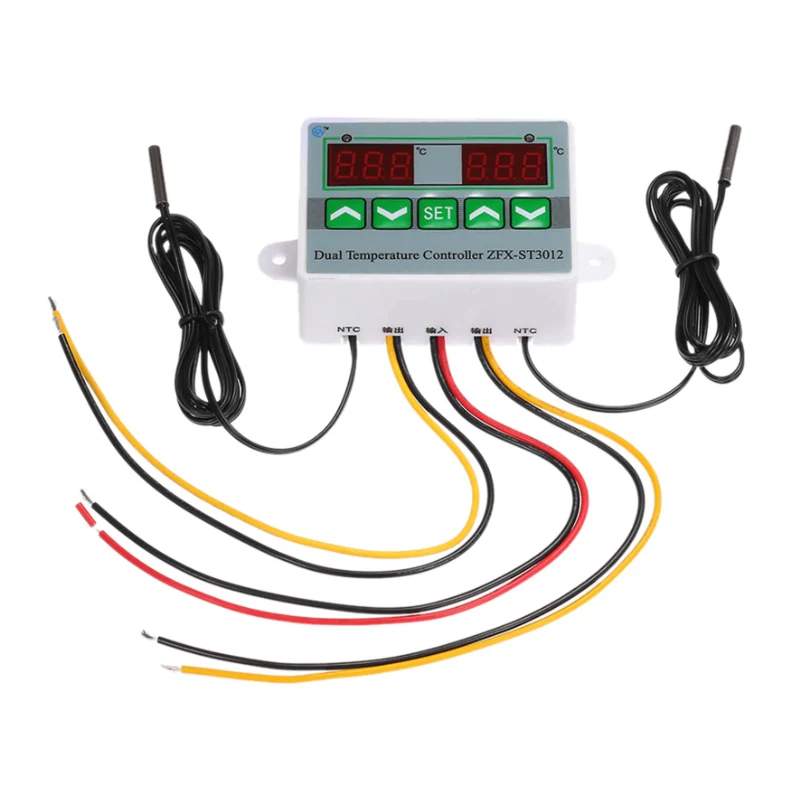

– Měřicí čidlo: 2× NTC (10kohm 0,5%), vodotěsné
– Délka vodičů čidla: 1m
– Rozměry: 75×55×31mm

Návod k použití:

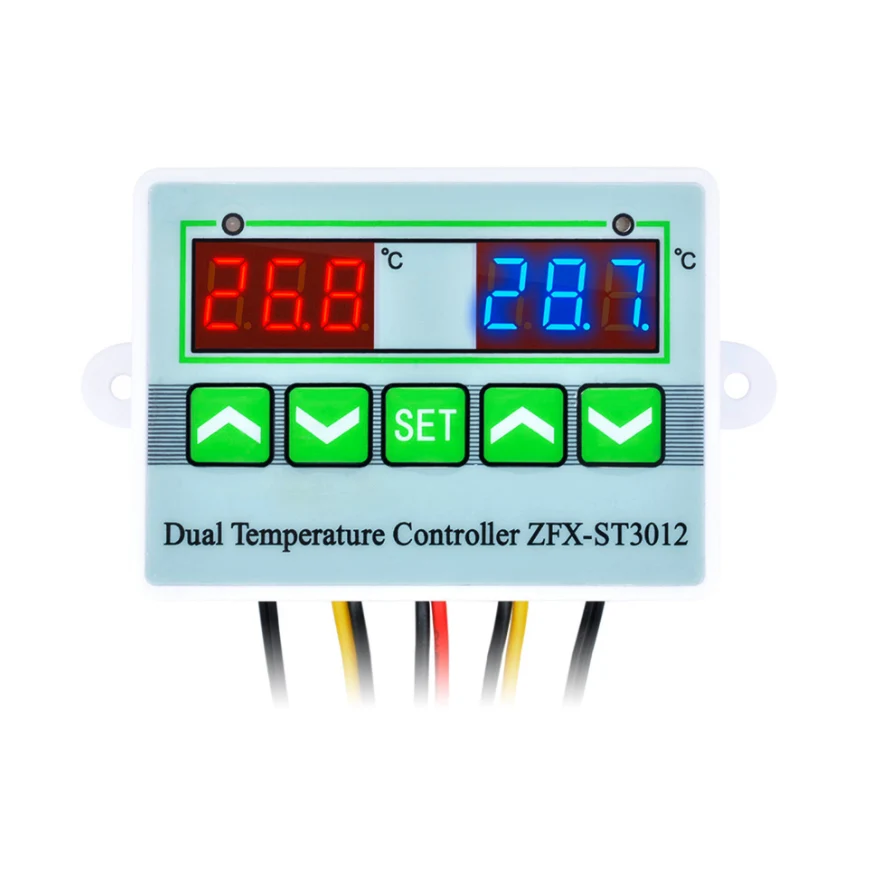

Termostat umožňuje nastavení teplot pro dva nezávislé okruhy. Sepnutí termostatu indikují LED diody OUT1 a OUT2 – zelené světlo.

Pro nastavení teploty vlevo krátce stiskněte tlačítko SET a šipkami nastavíte teplotu. Dalším krátkým stiskem se přesunete k nastavení teploty vpravo.

Jedním krátkým stiskem kláves SET a jedním dlouhým se dostanete do menu nastavení vlevo.
Dvakrát krátkým stiskem kláves SET a jedním dlouhým se dostanete do menu nastavení vpravo.

Šipkami se pohybujete skrz menu. krátkým stiskem SET přejdete do detailního nastavení každé funkce a opětovným stisknutím SET hodnotu uložíte. Nastavení se uloží i po několika sekundách bez stisku tlačítka.

Funkce:

HC-mód topení (H)/chlazení (C)
D-Rozdíl teplot mezi zapnutím a vypnutím (1-30°C)
LS-Alarm pro nízkou teplotu (od -50°C do +109°C). Alarm signalizován zvukem, blikající červenou LED a zobrazením „-L-„
HS-Alarm pro vysokou teplotu (od -49°C do +110°C). Alarm signalizovaný zvukem, blikající červenou LED a zobrazením „-H-„
CA-korekce (kalibrace) teplotních indikací (od – 10°C do 10°C)
PT-Zpoždění

Reset do továrního nastavení provedete dlouhým stiskem šipek pod displejem.

Poznámka k zařízení na 220V AC:
Zapojování zařízení na síťové napětí může být životu nebezpečné a je vyžadována odborná montáž. Svěřte tuto práci elektrikářovi s platnou vyhláškou 50/1978 §6 až §10.
