Opis

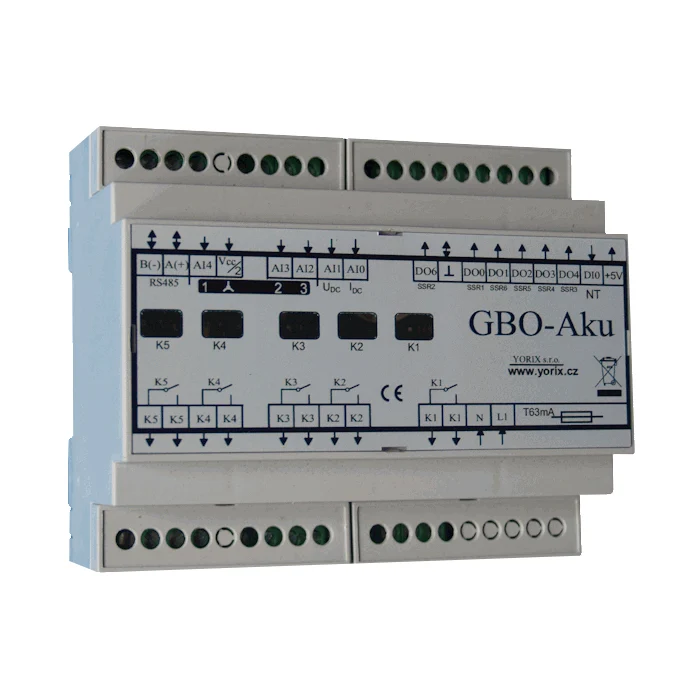

GBO-Aku ( nový model regulátoru „GreenBonO” ). Regulátor s plynulou regulací výkonu pro dokonalé využití elektřiny z libovolné fotovoltaické elektrárny (v módu „wattrouter” nebo „vytěžovač”). Regulátor přebytku slouží k zapínání spotřebičů v době vyšší výroby než je samotná spotřeba v objektu. Regulátor přebytku plynule reguluje výkon elektrické spirály pomocí speciálních SSR relé. Tím pádem dosáhnete maximálně využijete vyrobené energie a minimalizujte nežádoucí průtoky do veřejné sítě.

Upozornění: pro firmy navyklé montovat Wattrouter Eco, polarita řídících signálů pro SSR je u nás obráceně, než u Wattrouteru Eco; u nás je společný vodič záporný, živé signály jsou kladné.

Technoické parametry:

– napájecí napětí: 230V 50Hz (nutné je připojení na tu fázi, na kterou je vyvedena FVE)
– povolené napětí na svorkovnicích: – horní svorkovnice (vedle LED diod): 5V DC

– dolní svorkovnice (napájení regulátoru a kontakty relé): 250V 50Hz
(jediná fáze na všech svorkách!)
– bipolární analogové vstupy: 3 vstupy, rozsah {-2,5V … +2,5 V DC} (proti svorce Vcc/2 ) 10 bit D/A převod, pro externí proudové transformátory
– volitelně: jeden vestavěný proud. transformátor 0 … 12A~ (pro jednofázovou verzi)

– unipolární analogové vstupy: 2 vstupy, rozsah {0V … +5,0 V DC} (proti svorce GND ) 10 bit D/A převod, pro snímače napětí a proudu baterie
– digitální (dvoustavové) vstupy: 1 vstup 0/5V, (proti svorce GND ) pro načtení signálu NT bezpotenciálovým kontaktem
– digitální výstupy pro plynulé řízení výkonu: výstupy SSR

– 6 výstupů s řídícím signálem 5V/20mA: (pro externí SSR)

Firmwary trojkové řady podporují všech 6 SSR. První zveřejněná verze je 3.002. Starší firmwary dvojkové řady (poslední=2.046) podporují pouze 3 SSR

1.) (standardně) pro SSR (solid state relay) se spínáním v nule (pulsní modulace), volitelně:

– spíná po jednotlivých, celých sinusových periodách (vždy obě půlvlny – bez ss.složky a vf.rušení, ale zdroj flikru)
– spíná po půlperiodách (menší flikr, ss.složka)
– spíná s v jednosekundových cyklech (kombinace tří stavů: vypnuto; každá druhá půlperioda; zapnuto) (nejpříznivější míra flikru při spínání v nule)

2.) nebo (pomocí firmwaru „phctrl”) pro SSR s okamžitým spínáním (fázové řízení (*) – toto provedení nevytváří flikr, generuje ale vyšší harmonické)

– každý jeden výstup může ovládat 2 SSR doporučeného typu (s odběrem řídící elektrody 8,5mA/5V), a dokáže tak symetricky řídit 3-fázový spotřebič
– reléové výstupy: výstupy relé, celkem 5 relé, každé se spínacím kontaktem 230V~/5A: 4 x relé pro postupné připojování zátěže, 1 x relé (K5) s volitelnou funkcí: spínací hodiny, páté relé kaskády, nebo indikace přebytků

– ostatní výstupy: výstup +5V/20mA pro napájení proudového DC snímače
– datové rozhraní pro komunikaci s PC: RS485, protokol MODBUS, (9600,8,N,1)
– regulace spotřeby přebytků z FVE: prozatím je v prvním stupni každé fáze plynulé řízení příkonu 0 … 100% (v jednofázové verzi až kaskáda tří plynule řízených spotřebičů), výhledově bude v prvním stupni každé fáze kaskáda dvou plynule řízených spotřebičů, v jednofázovém provedení kaskáda až šesti plynule řízených spotřebičů
v dalších stupních připínání neregulovaných spotřebičů se současnou regulací v prvním stupni
– galvanické oddělení: elektrická pevnost mezi elektronikou (5V DC – horní svorkovnice) a silovou částí (230v AC – dolní svorkovnice): 4kV 50Hz, 1 minuta
– stupeň krytí (ČSN EN 60529): IP 20
– doporučené prostředí (ČSN 33 2000-3): třída AB4 (-5…40°C, 5…95% rel.vlhkosti)
– přípustné skladovací podmínky: -15…70°C, 5…95% rel.vlhkosti
– rozměry [mm] (š,v,hl): 105 x 95 x 59 (skříňka MODULBOX 6M)

Instalace zařízení je určena jen proškoleným technikům s elektrotechnickým vzděláním, vyhláškou č. 50/1978 Sb. a se zkušenostmi s instalacemi regulační techniky pro FVE.

Balení: 1ks

Obsah balení: 1ks GBO-AKU (1f)
