Opis

Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.

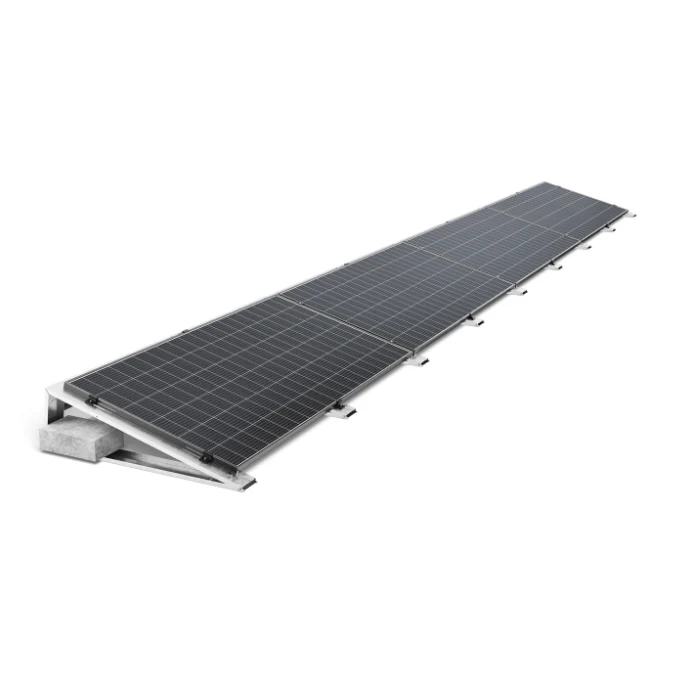

Systém PB-096 je řešením pro montáž velkých modulů. Určeno pro instalace orientované na jih.
– sklon 15°
– jižní orientace

Sada obsahuje:
– trojúhelníkový držák 15 stupňů – 5 ks
– balení se šrouby -1 ks
– balení se šrouby pro větrnou zábranu -1 ks

– pro uchycení panelů je potřeba koncových a středových úchytů, v závislosti na velikosti rámu panelu

NUTNÉ DOKOUPIT:

Koncový úchyt

14562381 – Nastavitelný koncový úchyt černý 30×42,5x50mm – 4 ks
14562380 – Šroub s válcovou hlavou M8x35 DIN912 A2 – 4 ks
14562378 – Podložka plochá typu „S” M8 DIN9250 A2 – 4 ks
14562377 – Matice obdélníková 10x40x10 – 4 ks

Středový úchyt

14562133 – Střední úchyt s uzemňovacími kolíky černý 41×50 – 6 ks
14562379 – Šroub imbus M8x45 DIN912 A2 – 6 ks
14562378 – Podložka plochá typu „S” M8 DIN9250 A2 – 6ks
14562377 – Matice obdélniková 10x40x10 – 6 ks

Větrná zábrana k montážnímu systému : 04291021 / 04291050 / 04291231 / 04291103 a závaží

– max. možná velikost instalovaného panelu je 1708-2280 x 1025-1135 mm
– pokud je velikost instalovaného panelu větší než 200 cm délky = sestava jen pro 2 panely
– doplňkové ukotvení 04290101 + šrouby a matice.

Doporučujeme : gumová izolace pro plochou střechu 333x120x6 – 15 kusů

Upozornění : sestavení systému vyžaduje odbornou montáž.
