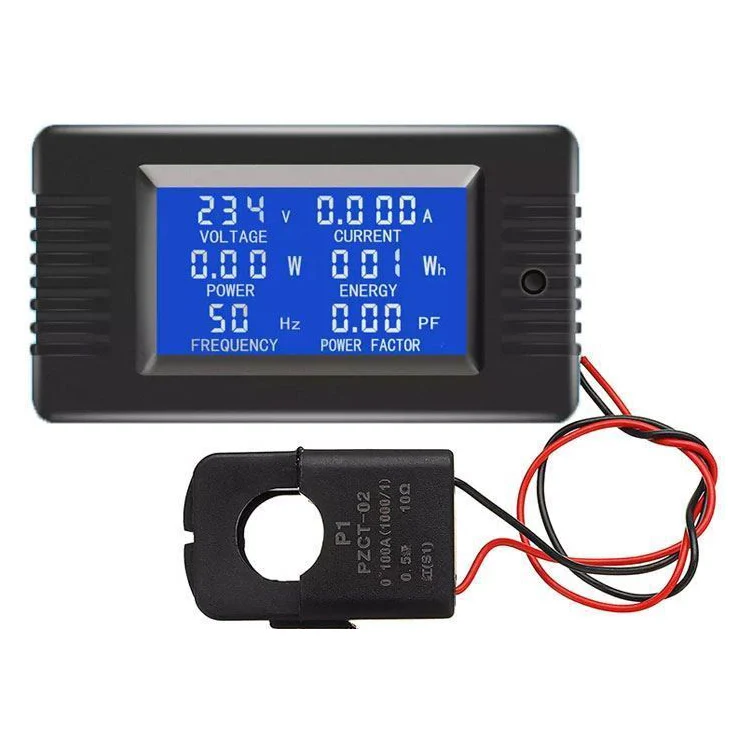

Multitester – wattmetr V-A-P-F-COSfí metr PZEM022

Parametry produktu:

– měření elektrických parametrů (napětí, proud, aktivní výkon, energie, frekvence, účiník)
– alarm přetížení nad nastavitelnou prahovou hodnotou- blikání alarmu a podsvícení
– měřenou energii lze resetovat pomocí tlačítka
– uložitelná data po vypnutí
– všechny údaje na LCD podsvíceném displeji-podsvícení je možno vypnout

Technické parametry:

– pracovní i měřené napětí: 80 ~ 260VAC
– měřený proud: AC 0–100A / 22000W bezkontaktně
– provozní frekvence: 45–65Hz
– přesnost měření: stupeň 1.0
– rozměry: 90×50×20mm

Zobrazení:

Power
rozsah: 0,2 ~ 22000W
<10 W formát zobrazení: 0,00 ~ 9,99W
<100 W formát zobrazení: 10,0 ~ 99,9W
<1000 W: 100 ~ 999W
<10000W formát zobrazení: 1,00 ~ 9,90 kW
>10000W formát zobrazení: 10,0 ~ 22,0kW

Energie
rozsah: 0 ~ 999 kWh
<1kWh formát zobrazení: 0 ~ 999Wh
<10kWh formát zobrazení: 1,00 ~ 9,99kWh
>10kWh formát zobrazení: 10 ~ 999kWh

Napětí
rozsah: 80 ~ 260VAC
formát zobrazení: 80 ~ 260V

Proud
rozsah: 0,001 ~ 100AAC
<10A formát zobrazení: 0.000 ~ 9.999A
>10A formát zobrazení: 10.00 ~ 99.99A

Frekvence
rozsah: 45 ~ 65Hz
formát zobrazení: 45 ~ 65Hz

Výkonový faktor
rozsah: 0 ~ 1PF
formát zobrazení: 0.00 ~ 1.00PF

Nastavení:

Reset energie
– držte tlačítko do doby, dokud se nerozbliká hodnota energie , poté uvolněte. Krátkým stiskem tlačítka resetujte hodnotu na displeji.

Nastavení práhu poplachu
– držte tlačítko do doby, dokud se na displeji LCD zobrazí „SET CLr“. Poté uvolněte.
– displej zobrazuje aktuální hodnotu poplachu. Poslední číslice začne blikat. Opakovaným krátkým stiskem tlačítka lze měnit hodnotu poplachu.
– po dokončení nastavení stiskněte pro uložení tlačítko po dobu 5 sekund. Rozsah prahu aktivní energieje 0,0 ~ 2,5kW.

Upozornění:
– tento modul je vhodný pouze pro vnitřní použití.
– aplikované zatížení nesmí překročit jmenovitý výkon

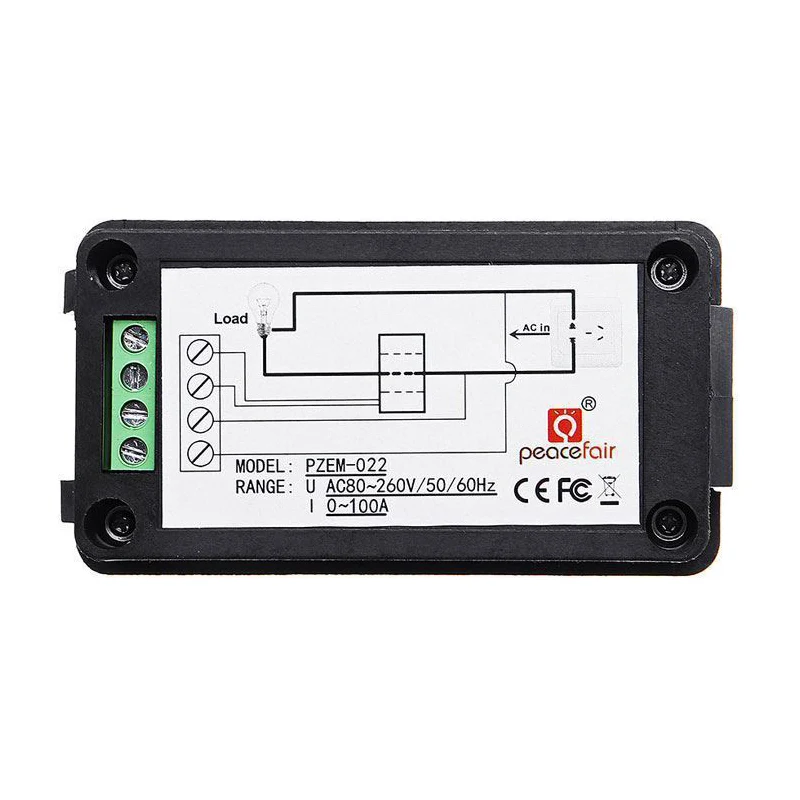

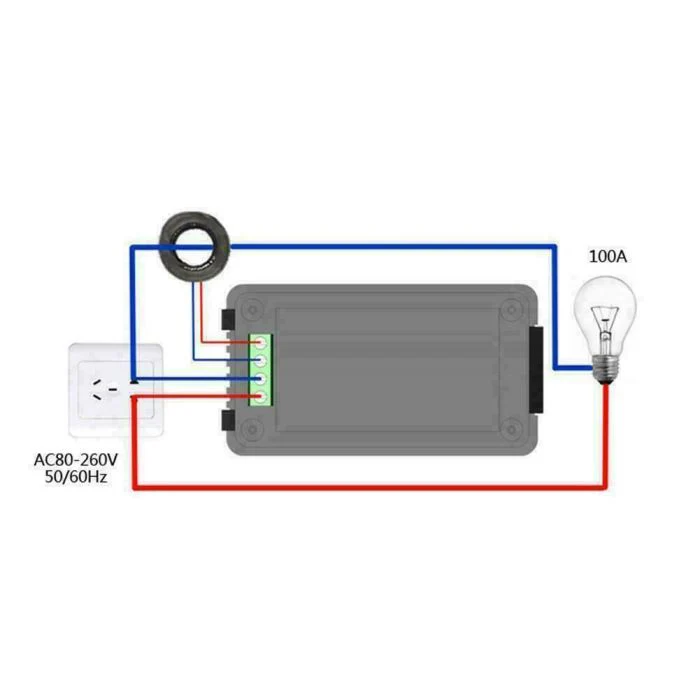

– dodržte zapojení dle shematu na zadní straně výrobku
