Opis

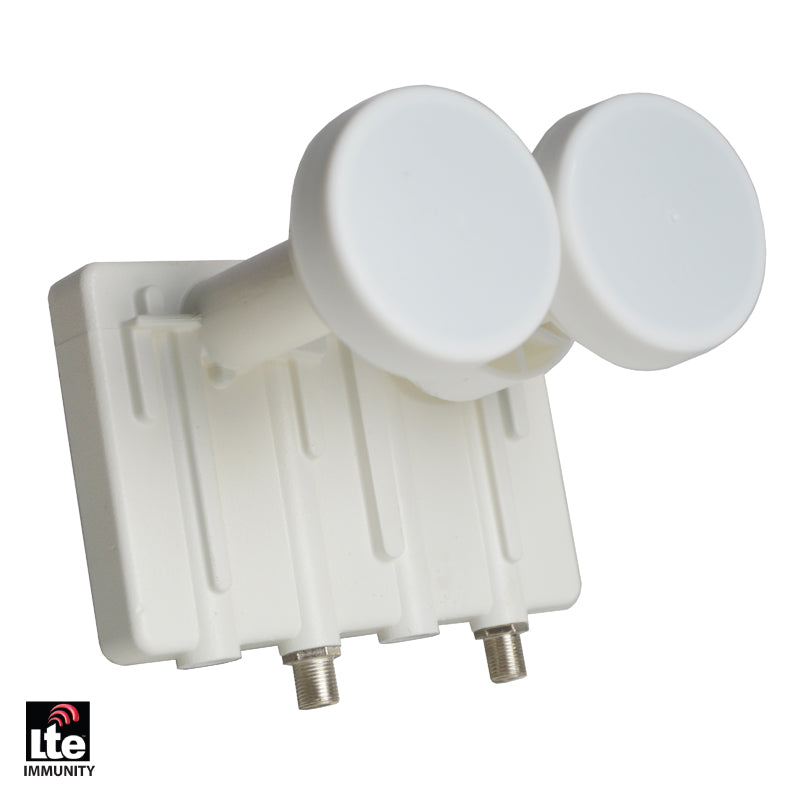

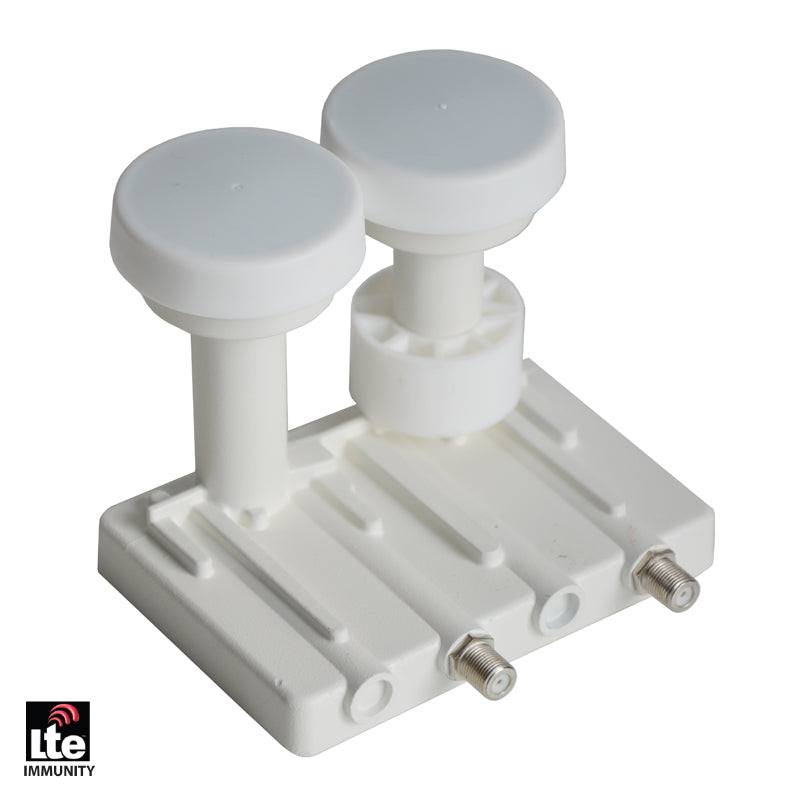

Satelitní konvertor LNB GoSAT GSC-302 Monoblok 4,3 Twin je univerzální konvertor s velmi nízkým šumovým číslem 0,1 dB a odolnosti vůči nežádoucímu rušení LTE mobilními sítěmi. Konvertor je vybaven dvěma snímači s rozestupem 4,3°. Tento typ konvertoru je vhodný pro příjem signálu ze dvou družic Astra 3 (23,5°E) + Astra1 (19,2°E) a je opatřen dvěma výstupy pro připojení dvou satelitních přijímačů s nezávislým provozem.

Technické parametry :

– přijímaná kmitočtová pásma :
– nízké pásmo ( Low Band ) : 10,7 ~ 11,7 GHz
– vysoké pásmo ( High Band ) : 11,7 ~ 12,75 GHz

– výstup
– nízké pásmo ( Low Band ) : 950 ~1950 MHz
– vysoké pásmo ( High Band ) :1100 ~ 2150 MHz

– frekvence lokálního oscilátoru
– nízké pásmo ( Low Band ) : 9,75GHz
– vysoké pásmo ( High Band ) : 10,60GHz

– stabilita kmitočtu lokálního oscilátoru :
– +/-1 MHz (Max)@ pokoj.teplota

– Local Oscillator Frequency Phase Noise
-60 dBc/Hz @ 1KHz (Max.)
-85 dBc/Hz @ 10KHz (Max.)
-105 dBc/Hz @ 100KHz (Max.)

– Šumové číslo : 0,1 dB (Typ.)

– Konverzní zisk : 56 ~ 60 dB

– Zvlnění zisku v TV kanálu šířky 26MHz : ±0,5dB

– Napětí pro přepnutí polarizace :
– Vertical : 11,0 ~ 14,0 V DC
– Horizontal : 16,0 ~ 20,0V DC

– Přepínání pásma
– Low Band : 0 kHz
– High Band : 22 kHz (+/- 4 kHz)

– imunní vůči LTE rušení
– norma přepínání : DiSEqC 1.0
– Cross-Pol. Isolation : 25 dB (Typ.)
– Image Rejection : 40 dB (Min.)
– Output Spurrios : méně než – 60dBm
– Proudová spotřeba : 130mA (Typ.)
– Výstup Sat MF : 2 x konektor F female, 75?
– Pracovní teplota : -40°C ~ +65°C
– Upínací délka krku : 36 mm
