Opis

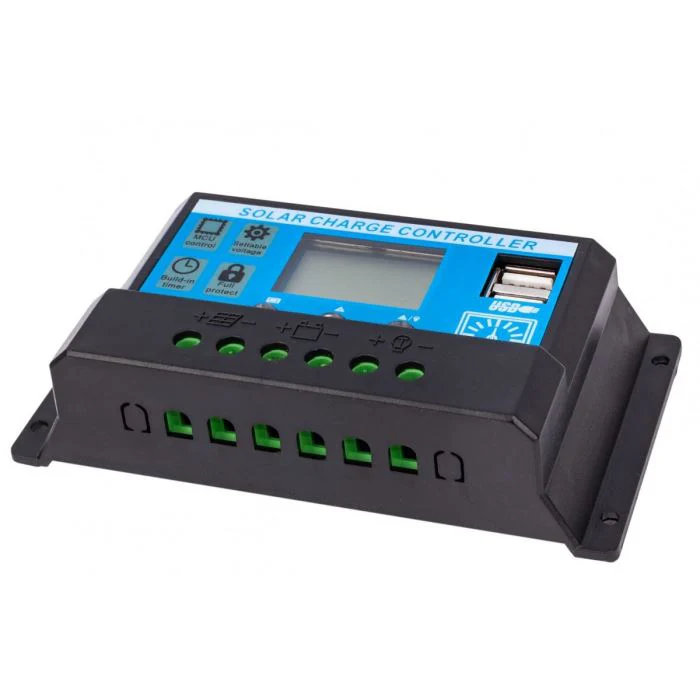

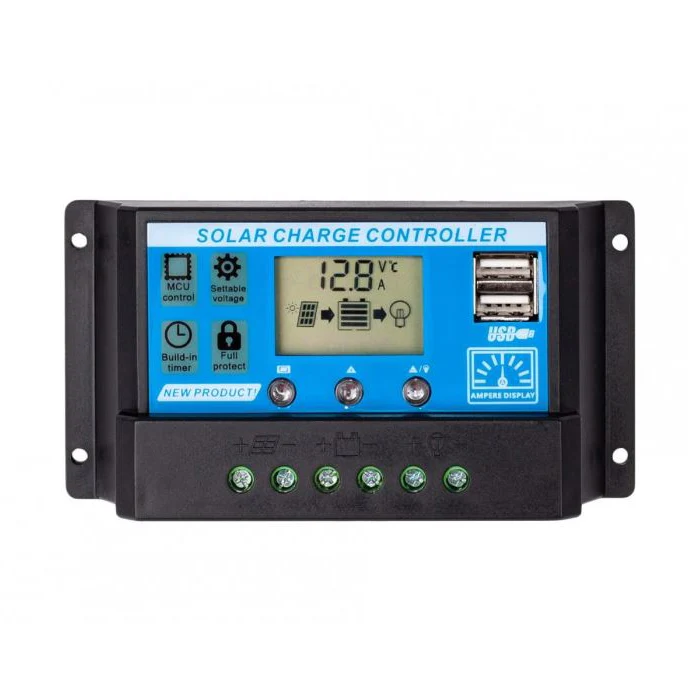

PWM regulátor umožňuje nabíjení olověných baterií proudem až 10A a připojení FV panelů s výstupním napětím max. 25V (pro systémové napětí 12V). Je vybaven LCD displejem pro nastavení a zobrazení provozních parametrů.

Stručný popis regulátorů PWM:
Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení nastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu. Toto se děje ve frekvenci jednotek až desítek Hz a u některých regulátorů je indikováno blikáním LED s označením „charge“ nebo „solar“. Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.

Technické parametry:

– rozsah jmenovitého napětí baterie pro aktivní nabíjení: 11,5–12,8V (23–25,6V)
– Pb baterie – OPEN – mód b01
– Pb baterie – GEL – mód B02
– Pb baterie – s tekutým dielektrikem – mód b03
– max. vstupní napětí: 25V pro 12V baterii, 50V pro 24V baterii
– max. nabíjecí proud: 10A
– max.zátěžový proud: 10A
– USB výstup: 2× 5V/2A
– rozměry: 133×70×35mm
– hmotnost: 300g
