Opis

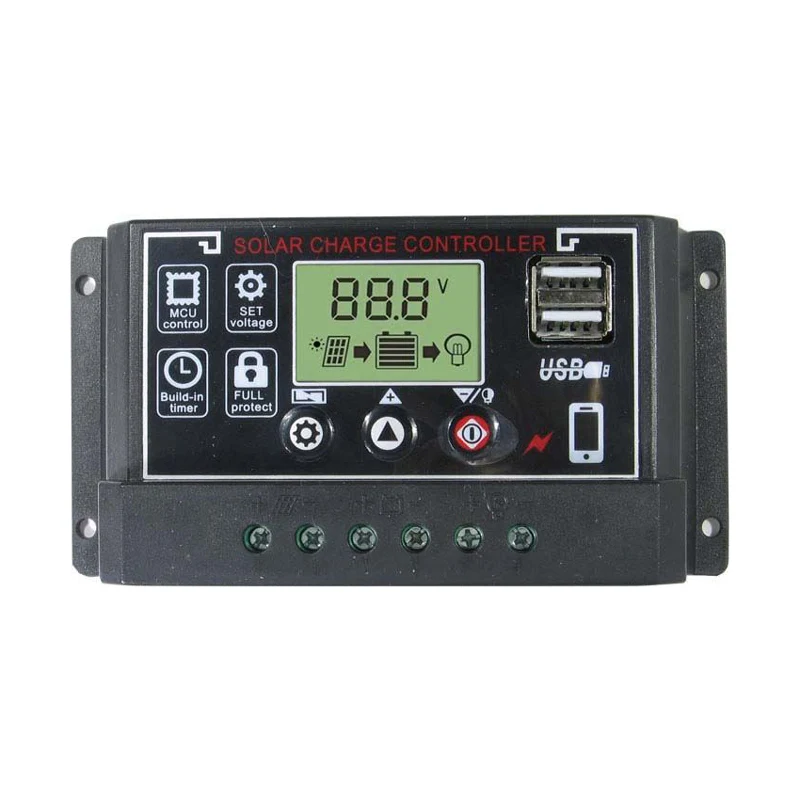

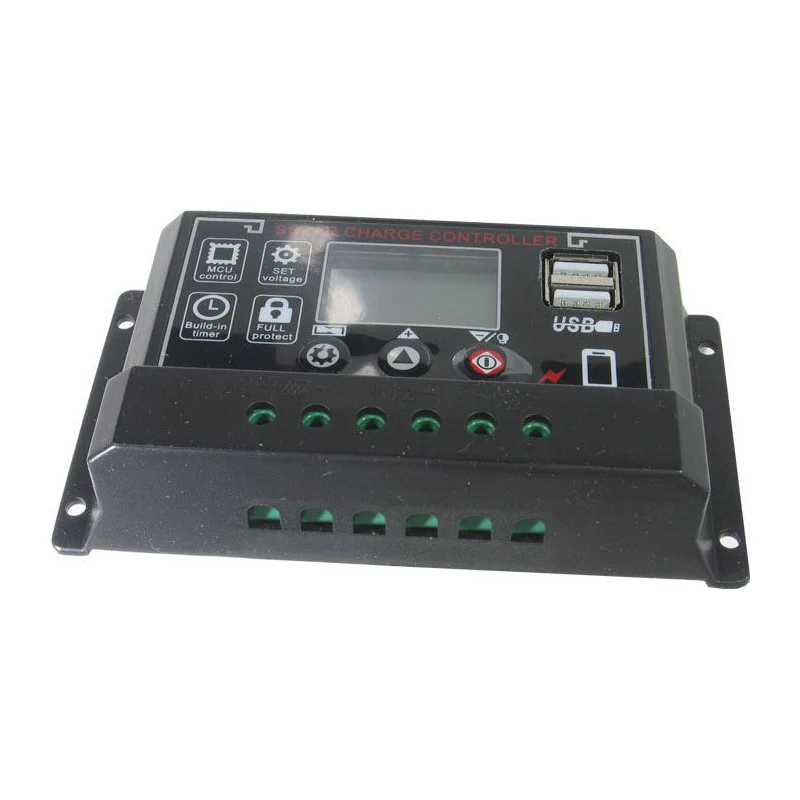

PWM regulátor BL915C umožňuje nabíjení olověných nebo lithiových baterií 12–24V proudem až 30A a připojení FV panelů s výstupním napětím max. 18V (pro systémové napětí 12V) nebo 36V(pro systémové napětí 24V) do výkonu 360W(. Je vybaven LCD displejem pro nastavení a zobrazení provozních parametrů.

Parametry produktu:

– solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení nastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu. Toto se děje ve frekvenci jednotek až desítek Hz a u některých regulátorů je indikováno blikáním LED s označením „charge“ nebo „solar“. Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.

Technické parametry:

– rozsah jmenovitého napětí baterie pro aktivní nabíjení: 11,5–12,8V (23–25,6V)
– Pb baterie – OPEN – mód b01
– Pb baterie – GEL – mód B02
– Pb baterie – s tekutým dielektrikem – mód b03
– max. výkon FV panelů: 360W – 12V ( 720W – 24V )
– max. vstupní napětí: 25 V pro 12 V baterii, 50 V pro 24 V baterii
– max. nabíjecí proud: 30 A
– max.zátěžový proud: 10 A
– USB výstup: 2× 5V / 2A

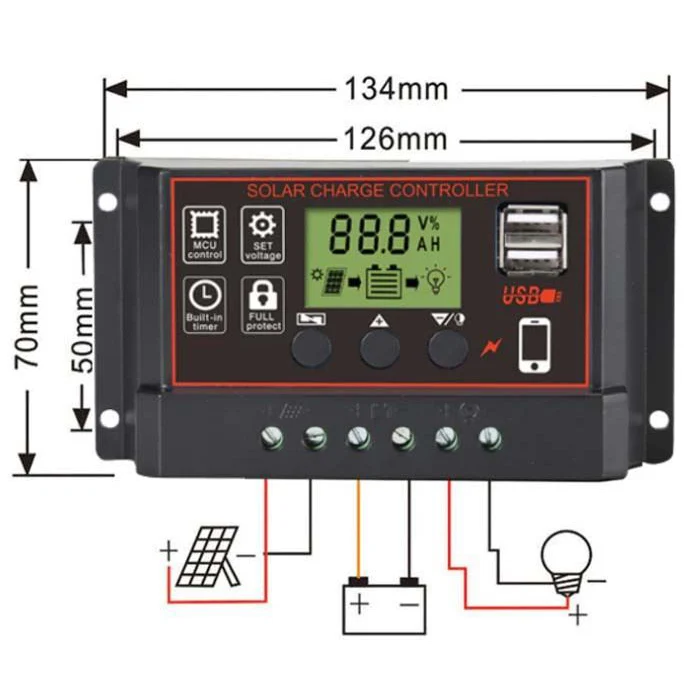

– rozměry:133 × 70 × 35 mm
– hmotnost: 132 g
