Opis

Na tento výrobek poskytujeme 3 roky záruku. UT8805E je stolní digitální multimetr s maximální zobrazitelnou hodnotou 199999 s automatickým nebo volitelně manuálním nastavením rozsahů, barevným displejem a funkcí měření skutečné hodnoty RMS. Jeho konstrukce obvodů využívá ve velkém měřítku (LSI) analogovědigitální převodníky (A/D) , mikroprocesor, multifunkční měření a vysoce stabilní technologii výroby tenkovrstvých rezistorů,což z něj činí digitální multimetr s vynikajícími parametry.
Přístroj lze použít k měření AC/DC napětí, AC/DC proudu, odporu, kapacity, teploty, frekvence, šířky pulsu, testování diod a spojitosti obvodů, atd. Kromě toho má také funkci uchovávání dat, měření maximální/minimální/střední hodnoty, měření s funkcí porovnání, měření relativní hodnoty, detekce špičkových hodnot, zachycení tendenčního grafu a možnost záznamu/čtení až 10 000 záznamů dat.
UT8805E je dodáván s 4,3palcovým barevným TFT displejem s rozlišením 480 x 272 pixelů, který umožňuje všestranné a jasné zobrazení výsledků měření pomocí bar grafů odečtů nebo tendenčních grafů. Displej umožňuje duální zobrazení údajů, např. při měření střídavých napětí nebo proudů zobrazuje i frekvenci, při měření teploty zobrazuje i odpor termočlánku apod.
Je to špičkový elektrický měřicí přístroj vhodný pro měření v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, EN61010-2-030, úroveň znečištění II, přepětí CATI 1000V, CAT II 300V, je opatřen dvojitou izolací, je vodotěsný a prachotěsný s krytím IP65. Je to nepostradatelný experimentální nástroj pro různé vysoké školy.

Parametry produktu :

– typ displeje: TFT-LCD s úhlopříčkou 4,3″ a rozlišením 480 x 272 px
– počet míst displeje: 200 000
– rychlost měření: 5000 rdgs/s (2,5 čtení/s; 10 čtení/s; 5 000 čtení/s)
– duální displej: ano, současné zobrazení dvou veličin
– měření DC napětí: rozsahy 200mV až 1000V
– měření DC proudu: rozsahy 200µA až 10A
– měření AC True-RMS napětí: rozsahy 200 mV až 750 V
– měření AC True-RMS prudu: rozsahy 2mA až 10A
– měření odporu: rozsahy 200? až 100M? (volitelně 2- a 4-vodičové měření odporu)
– měření kapacity: rozsahy 2nF až 2000µF
– frekvenční rozsah: 20Hz až 1MHz, AC True-RMS napětí/proudy 20Hz až 100kHz
– test spojitosti obvodů a test diod: ano
– měření teploty: s vestavěným termočlánkem s kompenzací studeného konce
– měření teploty externím termočlánkem: ano, přednastavené konverze pro ITS-90, Pt100 a Pt385 a termočlánky typu B, E, J, K, N, R, S, T
– různé matematické operace: maximum, minimum, průměrná hodnota, směrodatná odchylka, vyhověl/nevyhověl, dBm, dB, relativní měření, histogram, trendový graf, sloupcový graf

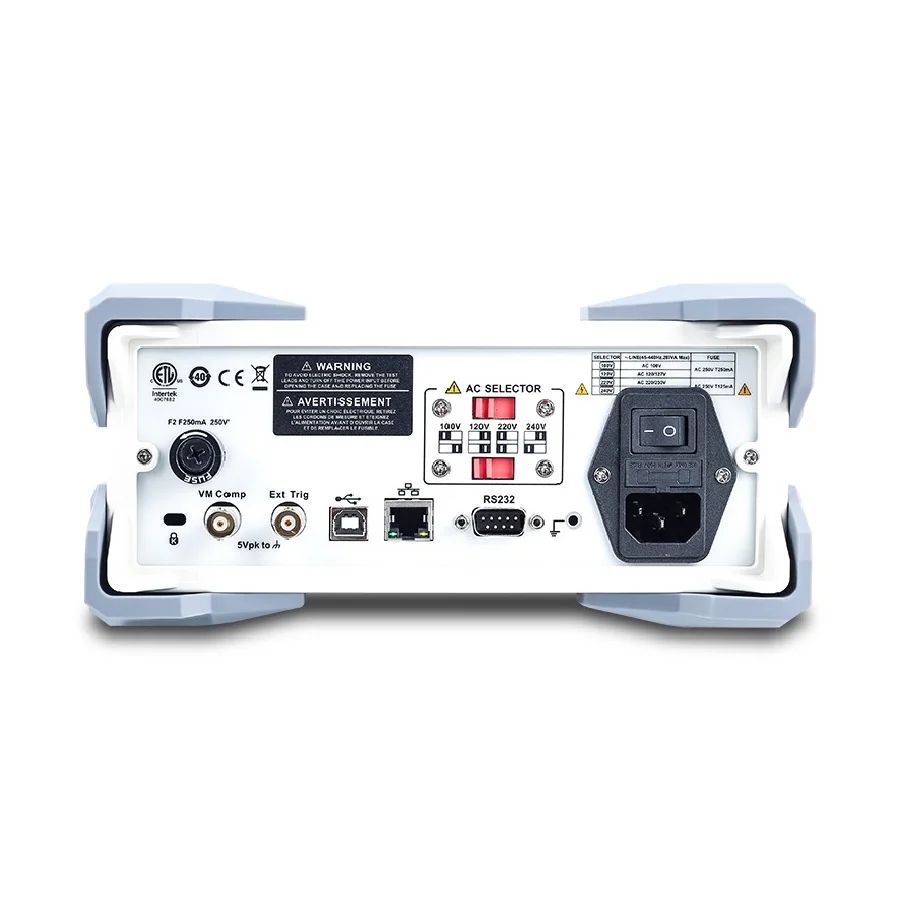

– podporuje rozhraní USB, GPIB, RS-232C a LAN, USB-TMC, standard IEEE 488.2, VXI11 a SCPI jazyk
– kompatibilní s nejnovější sadou příkazů SCPI pro mainstreamový multimetr
– záznam a ukládání historických dat
– možnost uložení dat a konfigurace nastavení na jednotku USB
– 1GB úložiště NAND FLASH, velkokapacitní paměťový systém a testovací data
– anglické a čínské menu a online systém nápovědy
– software pro nadřízený počítač PC
– široké rozmezí napájecího napětí

Technické parametry :

– maximální měřené napětí: 1000 V (DC) / 750 V (AC)
– ochrana vstupních terminálů 10A : (CE) F1, vnitřní pomalá pojistka 10 A /250 V
– ochrana vstupních terminálů µA, mA : (CE) F2, rychlá pojistka 250mA/250V na zadním panelu
– displej barevný TFT 4,3″: duální, úplné zobrazení ikon; maximální hodnota 200000, 480 x 272pixelů
– volba rozsahů : automatická nebo ruční
– zobrazení polarity : automatické
– matematické operace: vyhověl/nevyhověl, Relativní, min/max/průměr, standardní odchylka, dBm, dB, Hold, histogram, trendový graf, sloupcový graf

Specifikace rozsahů měření:

– 1. měření DC napětí ( rozsah / vstupní impedance / přesnost % (90dnů) / (1rok )) :
200,000 mV / 10M? nebo >10G? / 0,008+0,004 / 0,01+0,004
2,00000 V / 10M? nebo >10G? / 0,008+0,003 / 0,01+0,003
20,0000 V / 10M? nebo >10G? / 0,008+0,004 / 0,01+0,004
200,000 V / 10M? / 0,012+0,003 / 0,015+0,003
1000,00 V / 10M? / 0,012+0,003 / 0,015+0,003

– 2. měření DC proudu ( rozsah / úbytek napětí na vstupu / přesnost % (90dnů) / (1rok )) :
200,000 µA / <30 mV / 0,050+0,005 / 0,055+0,005
2,00000 mA / <0,3 V / 0,050+0,005 / 0,055+0,005
20,0000 mA / <30 mV / 0,070+0,020 / 0,095+0,020
200,000 mA / < 0,3 V / 0,060+0,008 / 0,070+0,008
2,00000 A / <0,1V / 0,150+0,020 / 0,170+0,020
10,0000 A / <0,3V / 0,200+0,010 / 0,250+0,010

– 3. měření odporu ( rozsahy /max.testovací proud / přesnost % (90dnů) / (1rok )) :
200,000 ? / 1mA / 0,012+0,005 / 0,030+0,005
2,00000 k? / 1mA / 0,012+0,003 / 0,020+0,003
20,0000 k? / 100µA / 0,012+0,003 / 0,020+0,003
200,000 k? / 10µA / 0,012+0,004 / 0,020+0,004
2,00000 M? / 1µA / 0,020+0,004 / 0,040+0,004
10,0000M? / 500nA / 0,100+0,004 / 0,250+0,004
100 000 M? / 500 nA ? 10M? / 0,800+0,004 / 1,75+0,004

– 4. měření AC napětí True RMS ( rozsahy / frekvenční rozsah / přesnost % (90dnů) / (1rok )) :
200,000 mV / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

2,00000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

20,0000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

200,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

750,000 V / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 20kHz / 0,19+0,05 / 0,2+0,05
20 kHz až 50 kHz / 1,0+0,05 / 1,0+0,05
50 kHz až 100 kHz / 3,0+0,05 / 3,0+0,05

– 5. měření AC proudu True RMS ( rozsahy / frekvenční rozsah / přesnost % (90dnů) / (1rok )) :
2,00000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,5+0,10 / 0,5+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

200,000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,5+0,10 / 0,5+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

200000 mA / 20Hz až 45Hz / 1,5+0,10 / 1,5+0,10
45Hz až 2kHz / 0,3+0,10 / 0,3+0,10
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

2,00000 A / 20Hz až 45Hz / 1,5+0,20 / 1,5+0,20
45Hz až 2kHz / 0,5+0,20 / 0,5+0,20
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

10,0000 A / 20Hz až 45Hz / 1,5+0,15 / 1,5+0,15
45Hz až 2kHz / 0,5+0,15 / 0,5+0,15
2kHz až 10kHz / 2,5+0,20 / 2,5+0,20

– 6. měření kapacity ( rozsahy / max.testovací proud / přesnost % (90dnů) / (1rok )) :
2,000nF / 0,5µA / 2,8+1,0 / 3+1,0
20,00 nF / 1µA / 1+0,5 / 1+0,5
200,0nF / 10µA / 1+0,5 / 1+0,5
2,000µF / 100µA / 1+0,5 / 1+0,5
20,00µF / 1mA / 1+0,5 / 1+0,5
200,0µF / 1mA / 1+0,5 / 1+0,5
2,000 mF / 1 mA / 2+0,5 / 2+0,5

– 7. měření teploty ( typ termočlánku / teplotní rozsah článku / přesnost % (1rok)) :
RTD ?=0,00385 / -200°C až 660°C / 0,16°C
B / 0°C až 1820°C / 0,76 °C
E / -270°C až 1000°C / 0,5 °C
J / -210°C až 1200°C / 0,5 °C
K / -270°C až 1370°C / 0,5 °C
N / -270°C až 1300°C / 0,5 °C
R / -50°C až 1760°C / 0,5 °C
S / -50°C až 1760°C / 0,6 °C
T / -270°C až 400°C / 0,5°C

– 8. měření frekvence a pracovního cyklu ( rozsahy / přesnost % (90dnů) / (1rok )) :
20Hz až 2kHz / 0,01+0,003 / 0,01+0,003
2kHz až 20kHz / 0,01+0,003 / 0,01+0,003
20kHz až 200kHz / 0,01+0,003 / 0,01+0,003
200kHz až 1MHz / 0,01+0,005 / 0,01+0,006
V rozsahu AC napětí 200mV až 750V.

– 9. měření spojitosti obvodu a diod
Je použit zdroj konstantního proudu 1 mA ± 5 % pro měření odporu nebo úbytku napětí na diodě.
Napětí otevřeného obvodu je < 8V. Práh měření spojitosti obvodu je nastavitelný. Možnost indikace
bzučákem.

Obecné charakteristiky a mechanické vlastnosti :

– napájení: AC 90V-110V, 45-440Hz; AC 110V-132V, 45-440Hz; AC 200V-240V, 45-66Hz; AC 216V-264V, 45-66Hz
– příkon: max. 20W
– provozní prostředí: 0°C až 28°C<90%; 28°C až 40°C <75 %; 40°C až 55°C<50% (bez kondenzace)
– nadmořská výška: ?2000 m
– rozměry: 260 mm x 116 mm x 332 mm
– hmotnost: 4,4 kg
– barva: šedobílá a šedá

Obsah individuálního balení :

– stolní multimetr UT8805E 1ks
– třížilový napájecí kabel 1ks
– testovací vodiče 1 pár
– USB spojovací kabel 1ks
– spojovací kabel RS232 1ks
– rychlý průvodce UT8805E 1ks
– záruční karta UT8805E 1ks
– software počítačový pro PC 1 sada

VÝROBCE : UNI-TREND
www.uni-t.cz
https://instruments.uni-trend.com/EU-EN/multimeters/ut8000e.html
