Opis

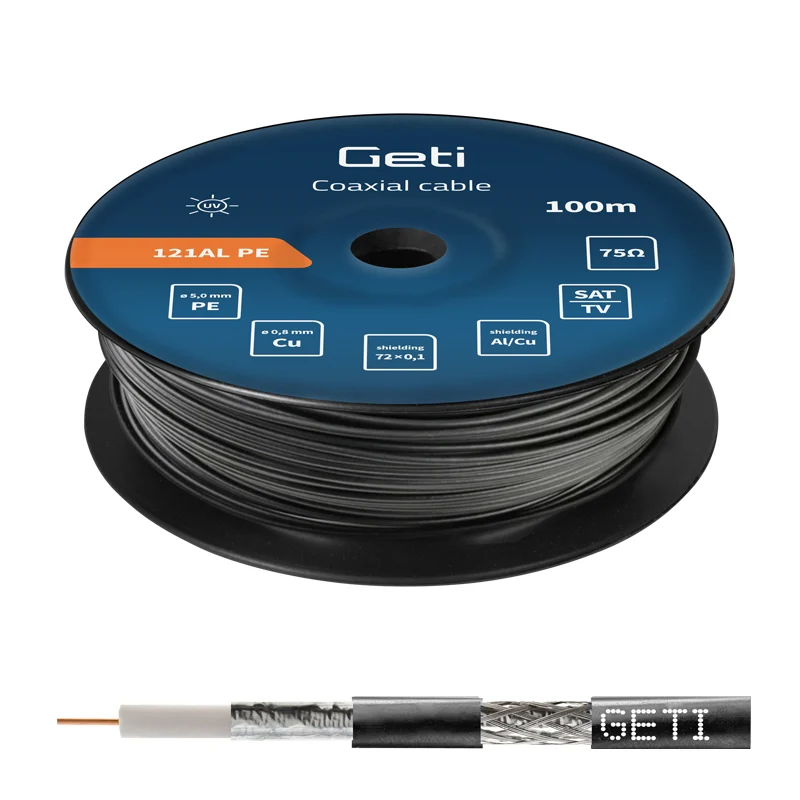

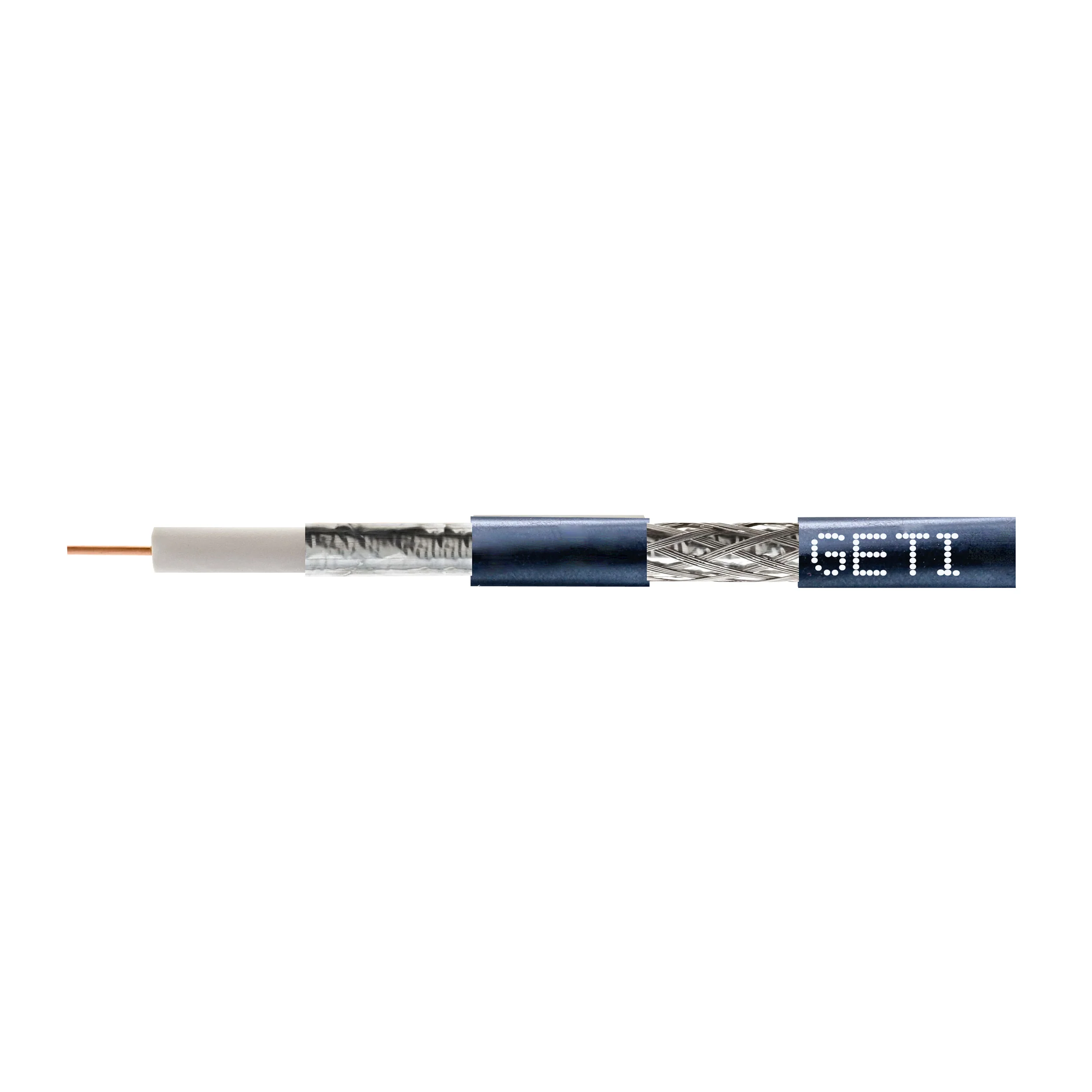

Koaxiální kabel vysoké jakosti se středovým vodičem z čisté mědi, vhodný pro použití v kabelových distribučních sítích.

Technické parametry:

– vnitřní vodič: čistá měď, o 0,80mm ±0,01
– opletení: pocínovaná měď, 72 x 0,1 mm
– průměr opletení: 4,02mm ±0,05
– vrstvená Al fólie: o 3,62mm ±0,05
– dielektrikum: o 3,50mm ±0,05
– plášť: PE černá, o 5,0mm ±0,10
– nominální impedance: 75 ? ±3
– kapacita: 53 pF/km ±2
– maximální napětí: 2kV
– útlum odrazu: > 20 dB (5-2500 MHz)
– činitel zkrácení: 84% (+/-2)
– minimální poloměr ohybu: 25mm
– pracovní teplota: -30? + 60?
– skladovací teplota: -30? + 70?
– balení: 100 m cívka = 1ks
– balící množství: 2 ks karton

Útlum MHz / dB/100 m:

– 5MHz – 1.7dB
– 50MHz – 5.6dB
– 100MHz – 7.7dB
– 200MHz – 10.9dB
– 400MHz – 15.8dB
– 600MHz – 19.6dB
– 800MHz – 22.6dB
– 1000MHz – 25.1dB
– 1350MHz – 29.2dB
– 1600MHz – 32.6dB
– 1750MHz – 34.8dB
– 2150MHz – 37.8dB
– 2400MHz – 40.9dB
