Opis

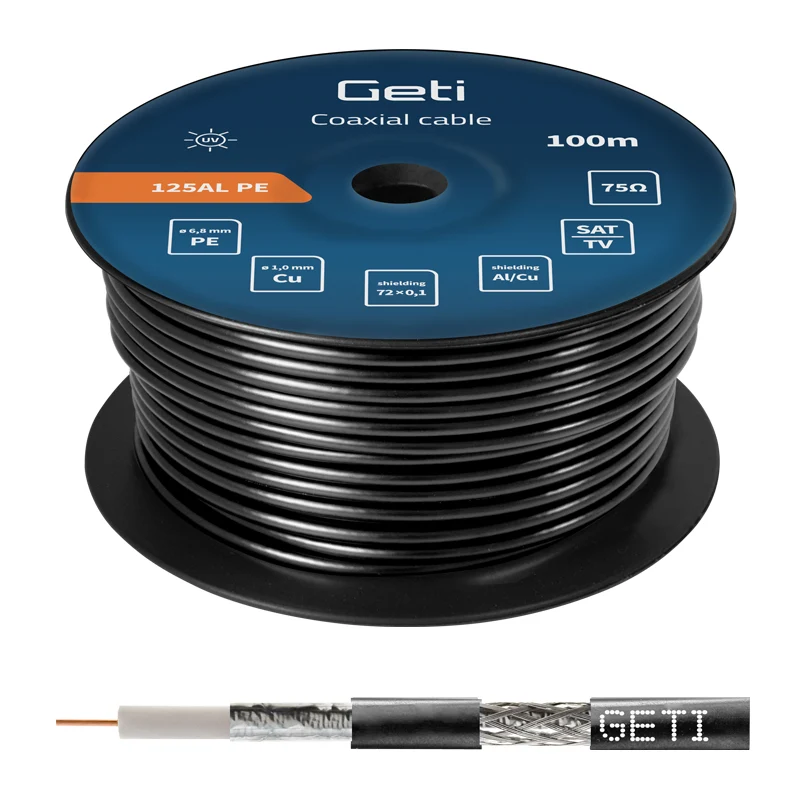

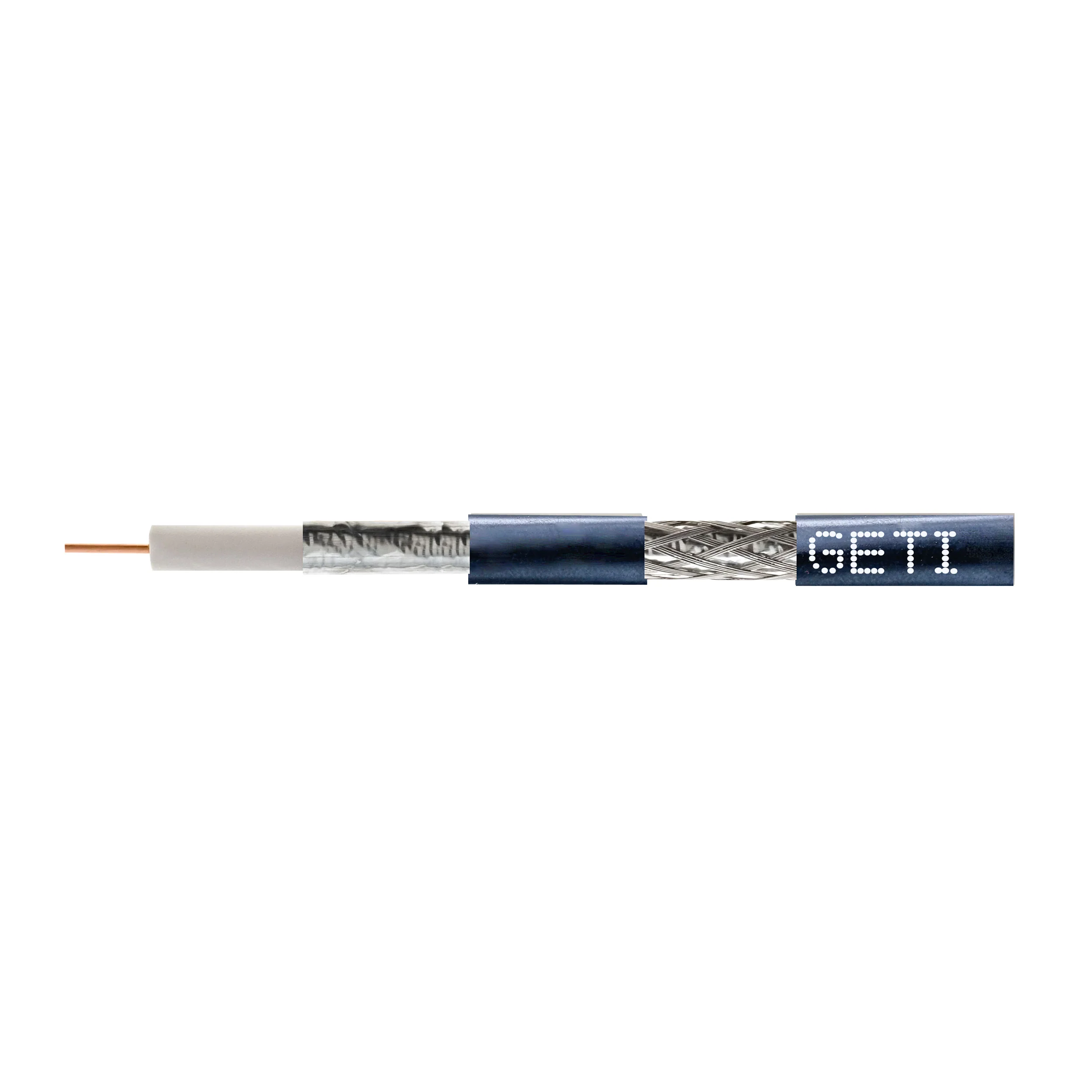

Koaxiální kabel vysoké jakosti se středovým vodičem z čisté mědi, vhodný pro použití v kabelových distribučních sítích.

Technické parametry:

– vnitřní vodič: čistá měď, o 1,00mm ±0,01
– opletení: pocínovaná měď, 72 x 0,10 mm
– průměr opletení: 5,32mm ±0,05
– vrstvená Al fólie: o 4,92mm ±0,05
– dielektrikum: o 4,80mm ±0,05
– plášť: PE černá, o 6,80mm ±0,10
– nominální impedance: 75 ? ±3
– kapacita: 55 pF/km ±2
– maximální napětí: 2kV
– útlum odrazu: > 20 dB (5-2500 MHz)
– minimální poloměr ohybu: 65mm
– činitel zkrácení: 84% (+/-2)
– pracovní teplota: -30? + 60?
– skladovací teplota: -30? + 70?
– balení: 100 m cívka = 1ks
– balící množství: 2ks karton

Útlum MHz / dB/100 m:

– 5MHz – 1.8dB
– 50MHz – 4.7dB
– 100MHz – 6.3dB
– 200MHz – 8.8dB
– 400MHz – 12.6dB
– 600MHz – 15.6dB
– 800MHz – 18.2dB
– 862MHz – 18.8dB
– 1000MHz – 20.1dB
– 1350MHz – 23.5dB
– 1750MHz – 27.4dB
– 2400MHz – 33.0dB
